Logiciel de CAO 3D des armoires électriques et shelters
La CAO appliquée à la conception
en 3 dimensions des armoires électriques

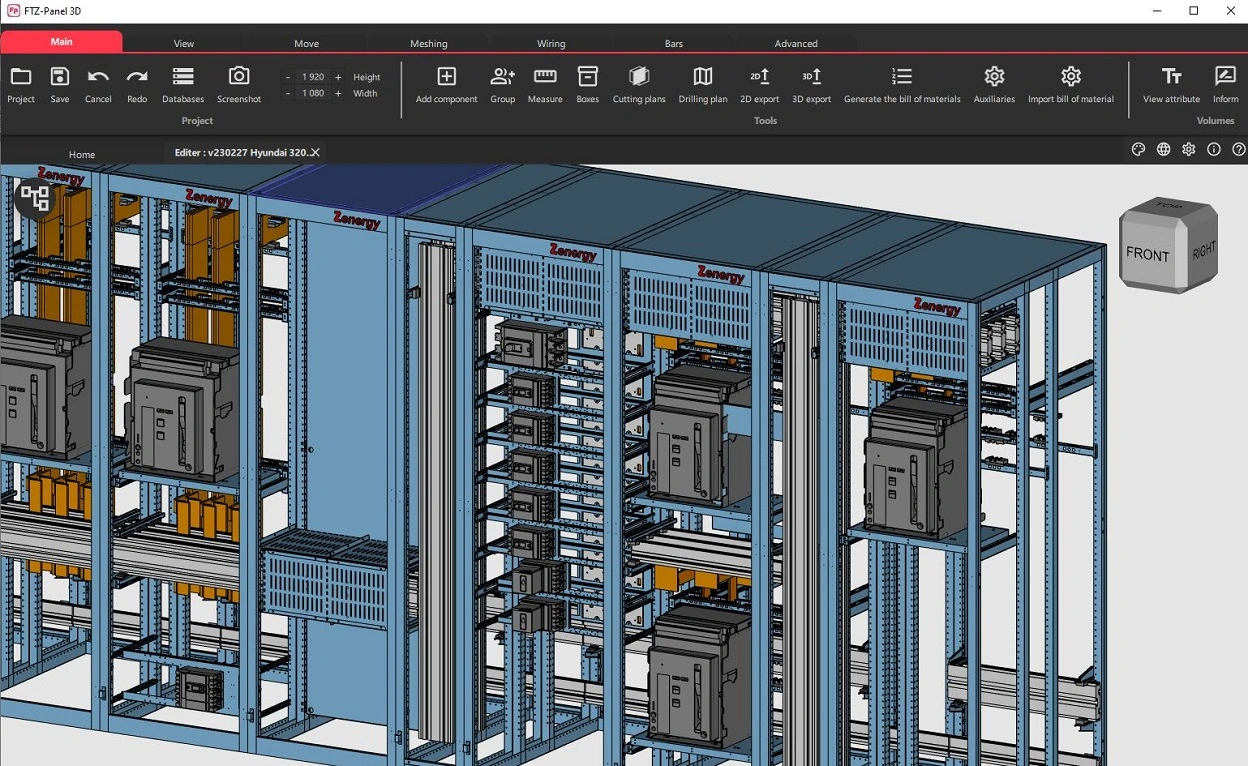

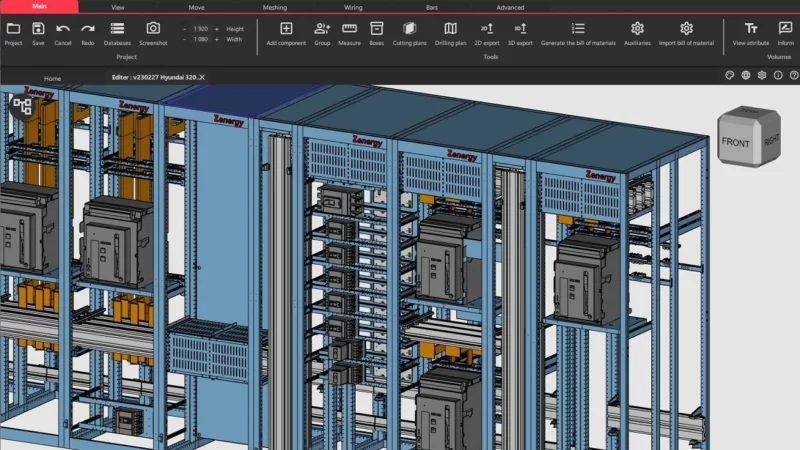

Modélisation 3D
FTZ-Panel 3D est un logiciel innovant pour la modélisation en 3D des armoires et pupitres électriques, offrant un environnement réaliste.
Une bibliothèque complète
Avec FTZ-Panel 3D, créez vos armoires électriques avec précision en utilisant des composants issus de bibliothèques enrichies en 3D.
Facilités et contrôle
Intégrez les platines, positionnez les composants et contrôlez les collisions facilement avec FTZ-Panel 3D pour une conception efficace.
Un algorithme puissant
FTZ-Panel 3D assure le routage précis des fils. Grâce à un algorithme avancé, ils sont automatiquement acheminés en respectant l’optimisation, la ségrégation et l’occupation des goulottes.
Le logiciel en détail
Généralités
FTZ-Panel 3D est un logiciel d’ingénierie électrique développé par FTZ pour optimiser les phases de conception et de fabrication…

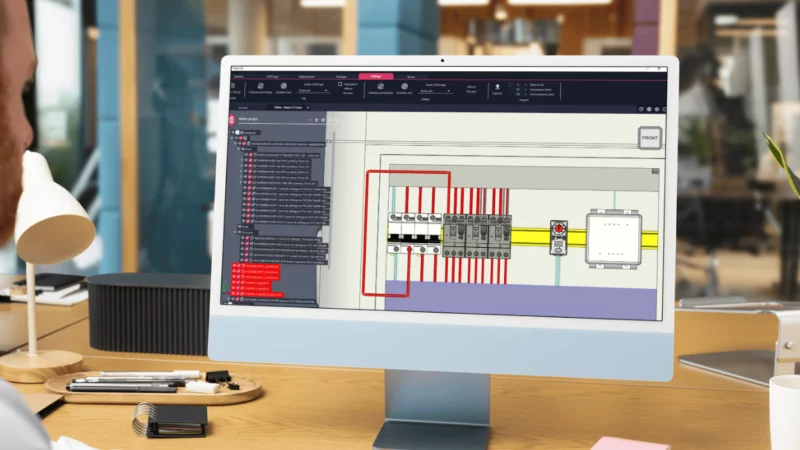

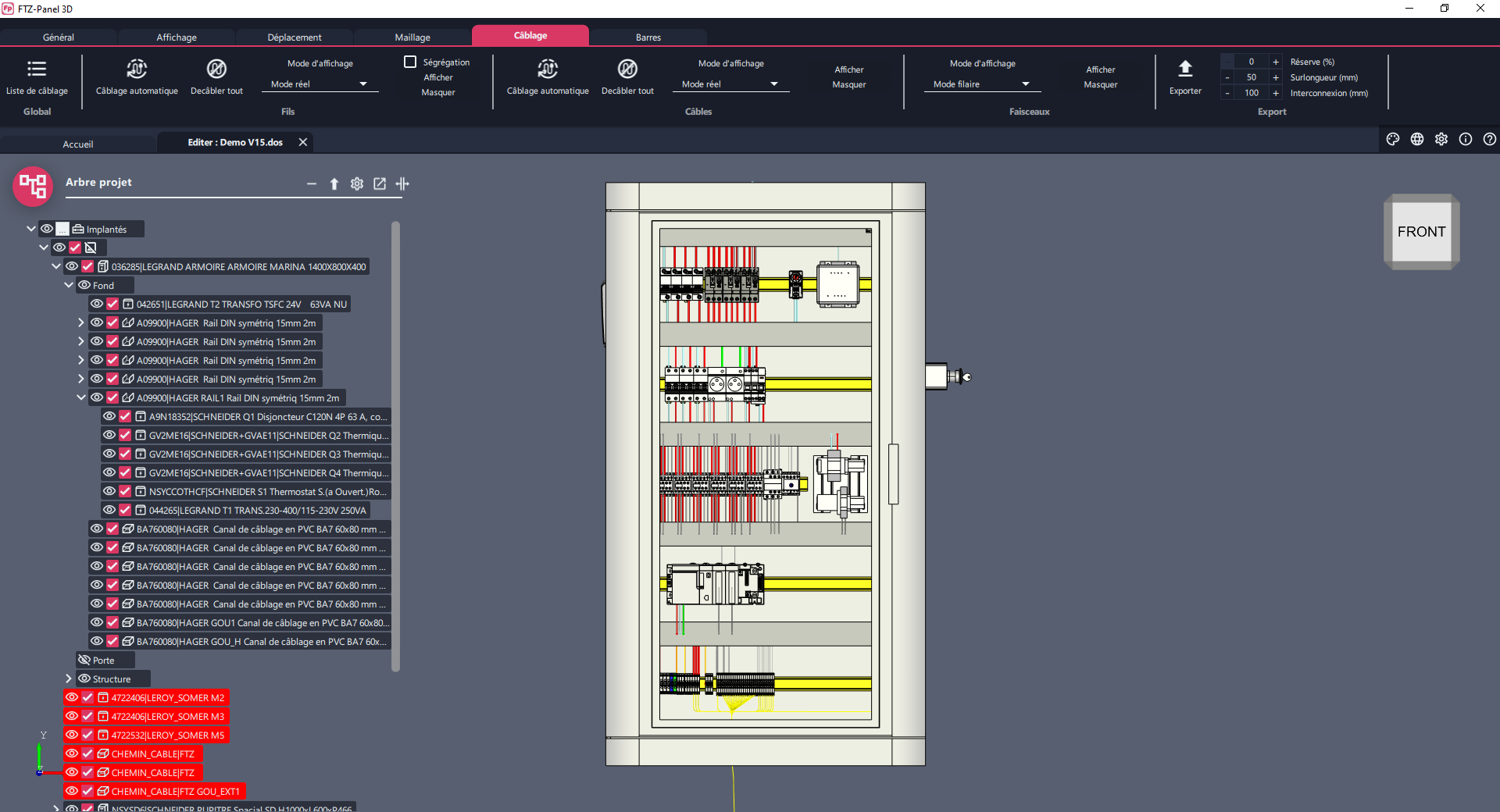

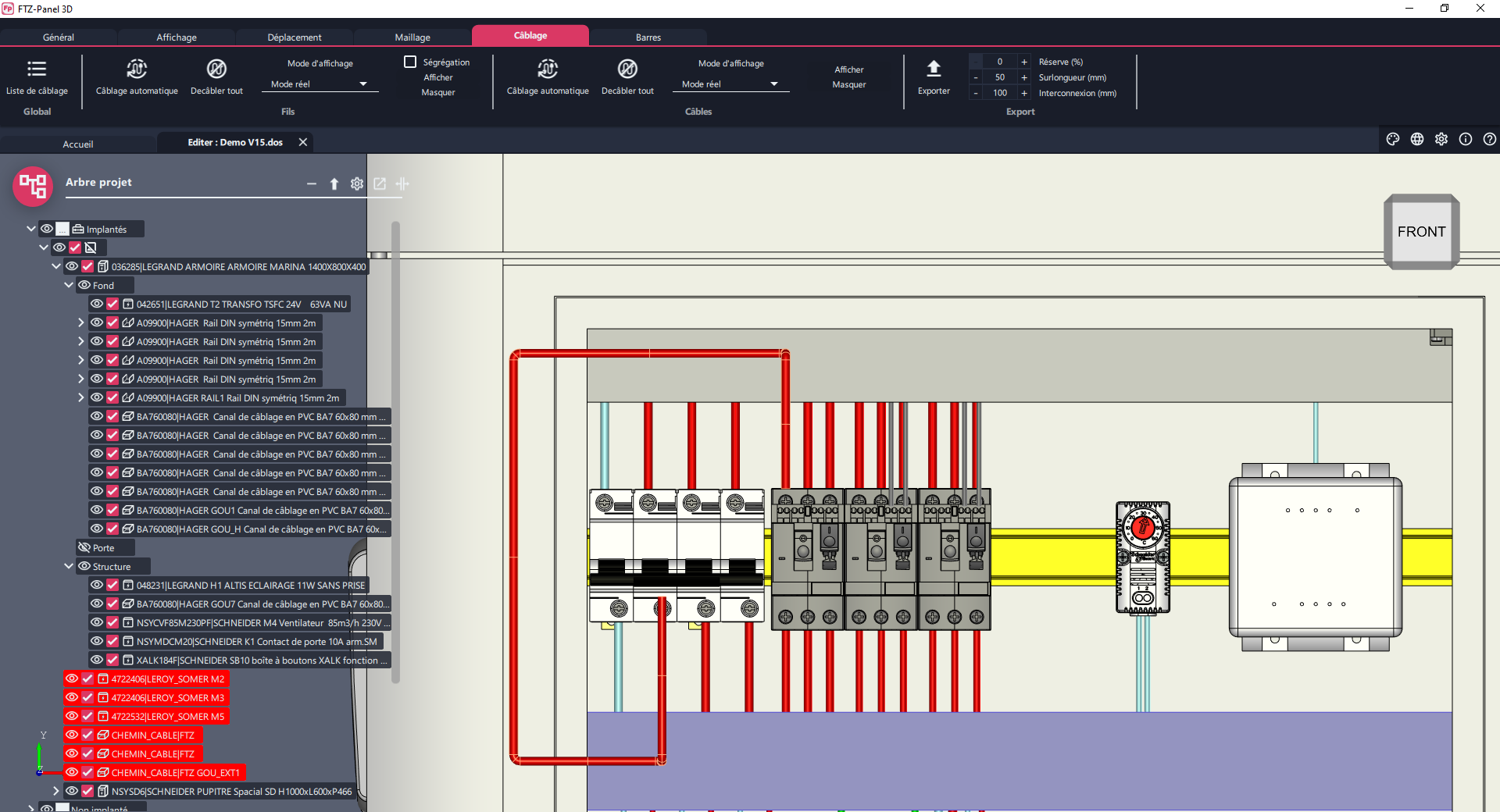

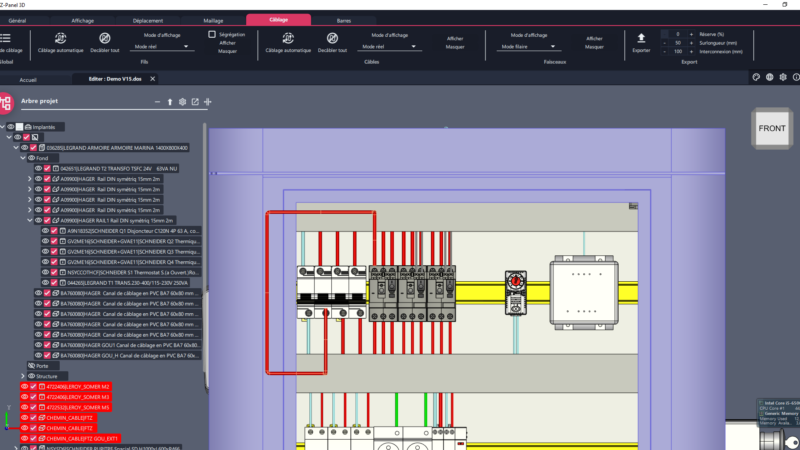

Filerie
FTZ-Panel 3D propose une fonctionnalité de « routage des fils » avancée pour optimiser le câblage. En se basant sur les données du schéma…

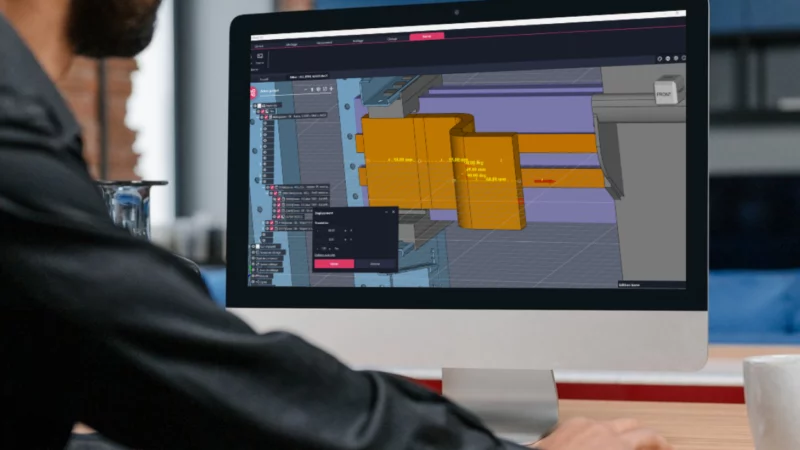

Jeux de barres
FTZ-Panel 3D est un logiciel puissant qui facilite l’intégration des jeux de barres dans la conception de vos tableaux électriques en trois dimensions…
En complément
Macro Langage
FTZ-Panel 3D intègre également un macro-langage permettant la réalisation de configurateurs personnalisés.
Valeur ajoutée
Par sa conception simplifiée et ergonomique, la prise en main de FTZ-Panel 3D est particulièrement rapide..
Centralisation des données
FTZ-Panel 3D génère la documentation de fabrication, y compris les plans 2D, le plan de perçage et les cotations.
Présentation vidéo du logiciel FTZ-Panel 3D
Ce que nos clients en disent
Les réponses à vos questions
D’où proviennent les composants 3D à intégrer dans FTZ-Panel 3D, et sous quel format sont-ils disponibles ?
Les volumes sont le plus souvent directement disponibles sur les sites Internet des fabricants. Ils peuvent également être facilement modélisés avec un logiciel de CAO mécanique 3D. Les formats pris en charge incluent le STEP, l’ OBJ.
Faut-il utiliser un logiciel de mécanique 3D ou FTZ-Panel 3D fonctionne-t-il de manière autonome ?
FTZ-Panel 3D est totalement autonome. Il propose également des fonctions intégrées pour simplifier les volumes 3D si besoin.
Peut-on utiliser FTZ-Panel 3D sans avoir réalisé le schéma électrique ?
Oui, il est tout à fait possible de réaliser une implantation d’armoire sans schéma préalable en important une nomenclature ou en chargeant les composants.
D’où provient la liste des composants à implanter dans FTZ-Panel 3D ?

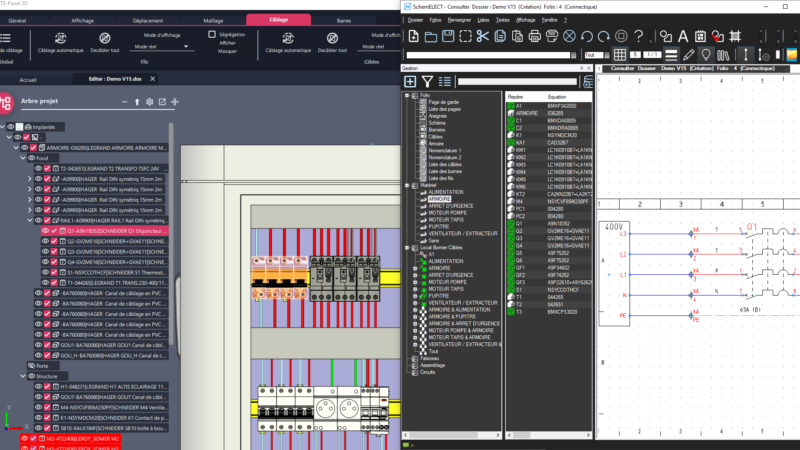

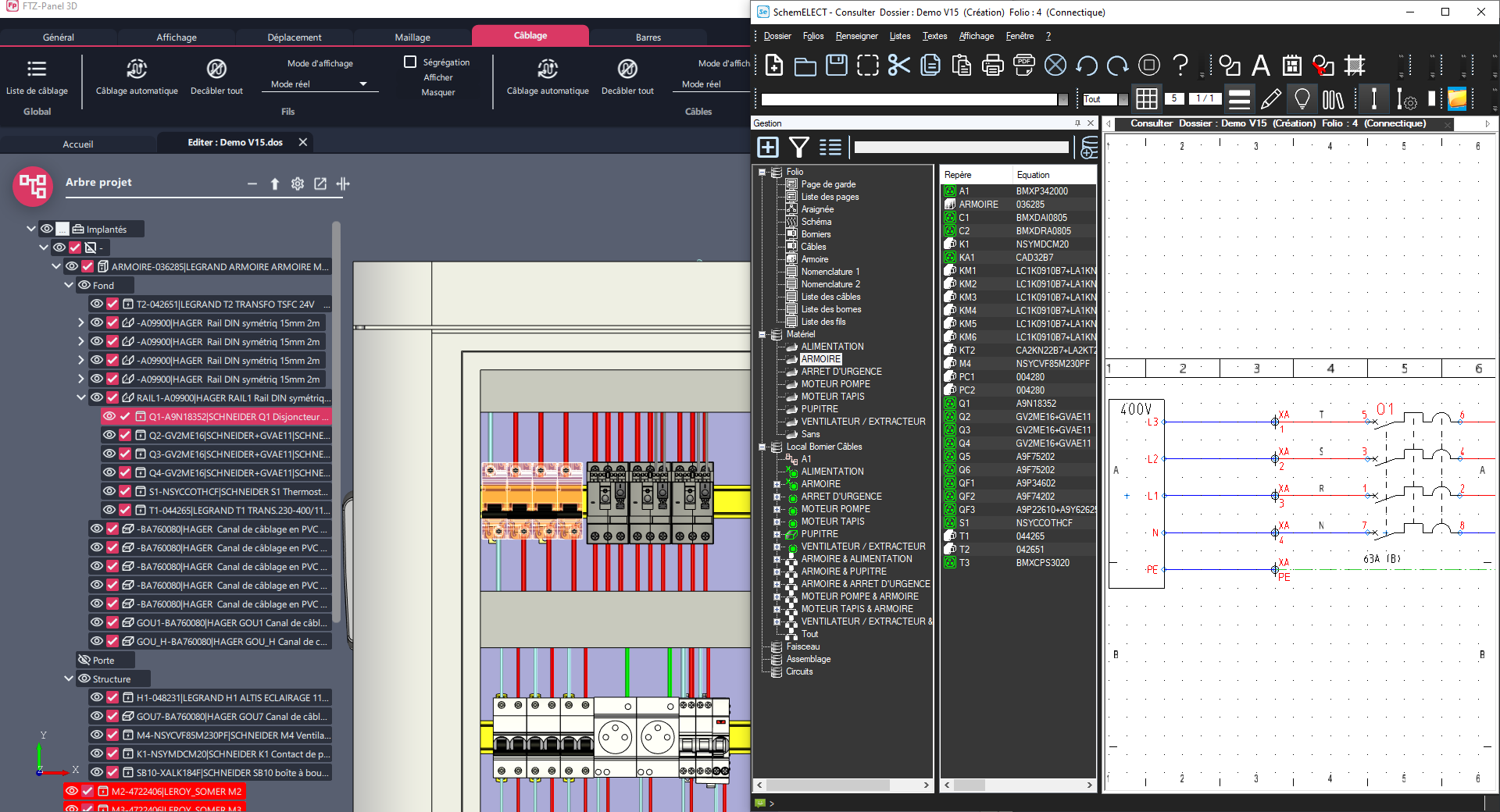

La liste provient la plupart du temps du logiciel de CAO schématique SchemELECT définie à partir du schéma électrique. Vous pouvez également importer une liste de matériels si vous ne souhaitez pas réaliser le schéma.
FTZ-Panel 3D gère-t-il les accrochages et les additifs des composants électriques ?
Oui, des poignées d’accrochage permettent de créer un effet magnétique dans la vue 3D pour un positionnement simplifié. Les additifs sont également gérés pour faciliter leurs placements par rapport au composant principal.
Le logiciel permet-il de vérifier les collisions entre composants dans l’armoire ?
Oui, une fonction permet de contrôler les collisions, garantissant ainsi un montage de qualité.
Peut-on modéliser une installation complète avec plusieurs armoires et pupitres dans FTZ-Panel 3D ?
Oui, FTZ-Panel 3D permet de gérer plusieurs armoires ainsi que des équipements extérieurs à celles-ci. Il gère l’installation complète, incluant armoires, moteurs, pupitres, etc.
FTZ-Panel 3D génère-t-il les plans de perçage et s’interface-t-il avec des machines à commande numérique ?
Oui, l’utilisateur peut définir les plans de perçage. Ces plans peuvent être exploités dans l’atelier via des machines CNC.
Peut-on réaliser les plans de fabrication des barres de cuivre avec FTZ-Panel 3D ?
Oui, des fonctions dédiées permettent de définir les barres de cuivre en 3D. Par la base de données de pliage, FTZ-Panel 3D génère automatiquement les plans de pliage correspondants.
FTZ-Panel 3D facilite-t-il la conception en série des armoires ?
Oui, le logiciel permet de calculer précisément les longueurs réelles des fils et câbles, ce qui facilite la préparation de la filerie, optimise le temps de montage et permet d’avoir un câblage identique pour les mêmes armoires.
Peut-on définir les cheminements des fils et leurs longueurs dans FTZ-Panel 3D ?
Oui, l’utilisateur définit les cheminements lors de l’implantation. Le logiciel génère ensuite automatiquement les trajets des fils, qui peuvent être ajustés si besoin.
Peut-on interfacer FTZ-Panel 3D avec une machine pour couper les fils à la bonne longueur ?
Oui, FTZ-Panel 3D génère une liste des fils et câbles avec leurs longueurs réelles, compatible avec des machines de coupe automatisées.
FTZ-Panel 3D s’adresse-t-il uniquement aux tableautiers ?
Non, FTZ-Panel 3D ne se limite pas aux tableautiers. Il est également utilisé par des entreprises souhaitant obtenir une visualisation réaliste de leurs armoires en 3D comme des ingénieries, des bureaux d’études et installateurs.
Existe-t-il un logiciel pour piloter la fabrication des armoires en atelier ?
Oui, une fois l’implantation terminée dans FTZ-Panel 3D, le logiciel FTZ-Wiring Assistant prend le relais et accompagne le montage des composants ainsi que le câblage en atelier.
