Logiciel de CAO électrique
pour l'industrie
SchemELECT
La CAO appliquée à l’Électricité industrielle
Et aux Automatismes
Réalisez des schémas rapidement
Avec une ergonomie éprouvée, le logiciel de CAO électrique SchemELECT, vous permet de réaliser vos plans électriques de façon intuitive et simple.
Une bibliothèque complète et personnalisable
Le logiciel de CAO électrique SchemELECT offre des bibliothèques de symboles variés (1 000+) et bases de données de composants (300 000+) pour des dossiers qualitatifs et complets.
Borniers et câbles automatisés
Des fonctions de contrôle permettent de générer des borniers et câbles modifiables en concordance avec vos schémas électrique.
Centralisation des données
Le logiciel embarque des outils de génération de nomenclatures, listes, … qui vous permettent d’avoir une cohérence entre le bureau d’études et la réalisation.
Présentation vidéo du logiciel de CAO électrique SchemELECT
Le logiciel en détail

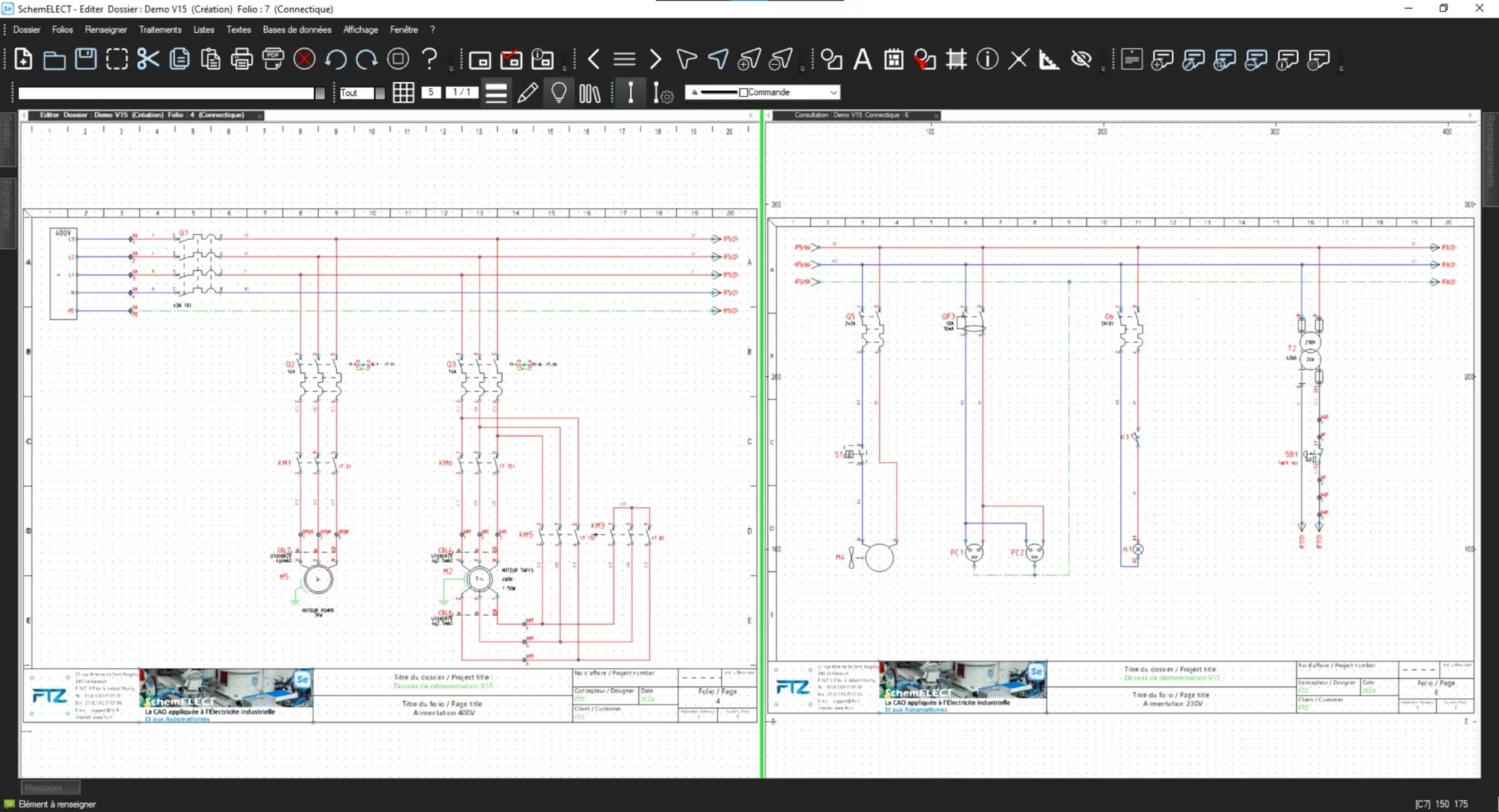

Schéma CAO Electrique
Avec SchemELECT, créez facilement différents types de schémas électriques : distribution, commande, puissance, unifilaires et multifilaires…
Numérotation des fils
SchemELECT propose différentes options de numérotation des fils électriques pour répondre à vos besoins spécifiques…
Références croisées
SchemELECT offre une gestion complète des références croisées dans votre dossier, que ce soit pour les renvois de potentiel ou les différents contacts…
Bornier et Câbles
Le logiciel SchemELECT permet de créer une araignée de câblage multi-niveaux, qui représente votre installation et assure la cohérence des interconnexions…
Implantation d'armoires
Le logiciel SchemELECT simplifie l’implantation du matériel en assurant un contrôle précis de l’encombrement en 2,5 dimensions..
Interface Automate
Le module automate de SchemELECT facilite l’échange d’informations avec les consoles de programmation d’automates…
En complément
Macro Langage
SchemELECT possède un véritable macro-langage de programmation. Ce langage permet de personnaliser des traitements automatiques très poussés sur les folios, les cartouches, le schéma…
Instrumentation
Utilisable indépendamment ou lié à SchemELECT, le module SchemINSTRUM gère l’ensemble des liaisons (fils, câbles, bornes, instruments et voies) d’une installation.
Pneumatique / Hydraulique
SchemELECT fournit un ensemble de bibliothèques de symboles permettant de réaliser les dossiers unifilaires, pneumatique, hydraulique, électronique, grafcet et logique…
Machine à étiqueter
SchemELECT s’interface avec les machines à étiqueter du marché
(LEGRAND®, WEIDMULLER®, MURRTECHNIC®…).
Calculs
SchemELECT est interfacé avec les logiciels LISE™ et CANECO™ pour le calcul des protections et sections de câbles avec implantation automatique des unifilaires ou multifilaires.
Des documents de qualité
Par ses traitements interactifs de vérification, SchemELECT assure la cohérence globale des informations du dossier.
Ce que nos clients en disent
Les réponses à vos questions
SchemELECT permet-il la réalisation du câblage 3D pour les armoires électriques ?
SchemELECT dispose de 2 niveaux de câblage suivant le degré de précision demandé : Le module « CABI » permet de réaliser les implantation d’armoire en 2D1/2 et le produit FTZ-Panel 3D gère l’implantation et le câblage de l’armoire en 3D.
Quelle configuration minimale est recommandée pour installer et faire fonctionner SchemELECT sur un PC ?
Voici la configuration recommandée pour le logiciel SchemELECT :
- Processeur : Intel i5 ou i7
- Système d’exploitation : Windows 7 ou 10 (64 bits)
- Mémoire vive : 8 Go RAM ou plus
- Stockage : Disque dur de 500 Go ou SSD de 256 Go
- Carte graphique : AMD ATI R7 240 ou Nvidia GT740
- Affichage : Écran de 22″ à 24″, résolution 1920×1080 ou supérieure
SchemELECT est-il compatible avec les ordinateurs Apple sous macOS ?
Le logiciel SchemELECT peut être utilisé sur un ordinateur doté de macOS en utilisant une machine virtuelle Windows ou via la passerelle disponible sur les dernières versions de macOS.
Peut-on intégrer des cartes automates dans SchemELECT ?
Oui, notre logiciel propose l’intégration des cartes automates, avec implantation automatique des cartes de connexions et gestion d’une base automate.
SchemELECT est-il adapté à la conception de schémas pour les installations photovoltaïques ?
SchemELECT permet d’effectuer le schéma électrique d’une installation photovoltaïque. La partie calcul spécifique liée au photovoltaïque devra être réalisée sur un produit tiers.
Est-il possible de numéroter les fils librement dans SchemELECT ?
Oui, la numérotation des fils est possible en mode manuel, par incrémentation, ou en utilisant la fonction de numérotation automatique.
Quelles normes électriques sont prises en charge par SchemELECT ?
SchemELECT prend en charge les différentes normes mondiales normes comme CEI, ISO, ANSI, JIS, BS, …
Peut-on créer ou modifier les symboles dans SchemELECT ?
Oui, SchemELECT est fourni avec des bibliothèques de nombreux symboles préétablies et personnalisables. Il est également possible de créer vos propres bibliothèques pour enrichir votre environnement de travail.
Quels sont les fournisseurs inclus dans les bases de données de nomenclature de SchemELECT ?
SchemELECT intègrent des centaines de milliers de composants comme :
Abb, AMI, Baco, Balluf, Banner, Beckhoff, Citel, Comat, Crouzet, Danfoss, Eaton Moeller, Ferraz, Festo, Finder, Fuji Electric, General Electric, Hager, Harting, Hyundai, Idec, Ifm Electrotechnics, ILME, Legrand, Lemo, Lenze, Leroy Somer, LS Electric, Misumi, Mitsubishi, Molex, Murrelektronik, Nidec, Noark, Nvent Hoffman, Omron, Panasonic, Pepperl Fuchs, Phoenix Contact, Pilz, Planet Wattohm, Rittal, Rockwell, Schmersal, Schneider, SEW Eurodrive, Siemens, SMC, Socomec, Sofrel, TE Connectivity, Terasaki, Unex, Wago, Weidmuller, Yaskawa, Yokogawa, Zenergy, …
Ces bases de données sont éditables et SchemELECT permet d’intégrer vos propres bases de données et vos spécificités.
