Comment réaliser facilement les schémas électriques des cartes de l’automate ?
Dans une grande majorité des projets en industrielle, l’intégration des automates est une étape cruciale pour garantir la fluidité des échanges entre la partie câblage et la programmation des systèmes. Grâce au module automate intégré à notre logiciel de CAO électrique SchemELECT, cette tâche devient non seulement intuitive mais aussi hautement optimisée. Découvrez comment SchemELECT facilite cette opération grâce à ses fonctionnalités avancées.
Une automatisation complète pour un gain de temps considérable
Le module automate de SchemELECT est spécialement conçu pour fluidifier l’échange d’informations entre les consoles de programmation d’automates et le logiciel de CAO.

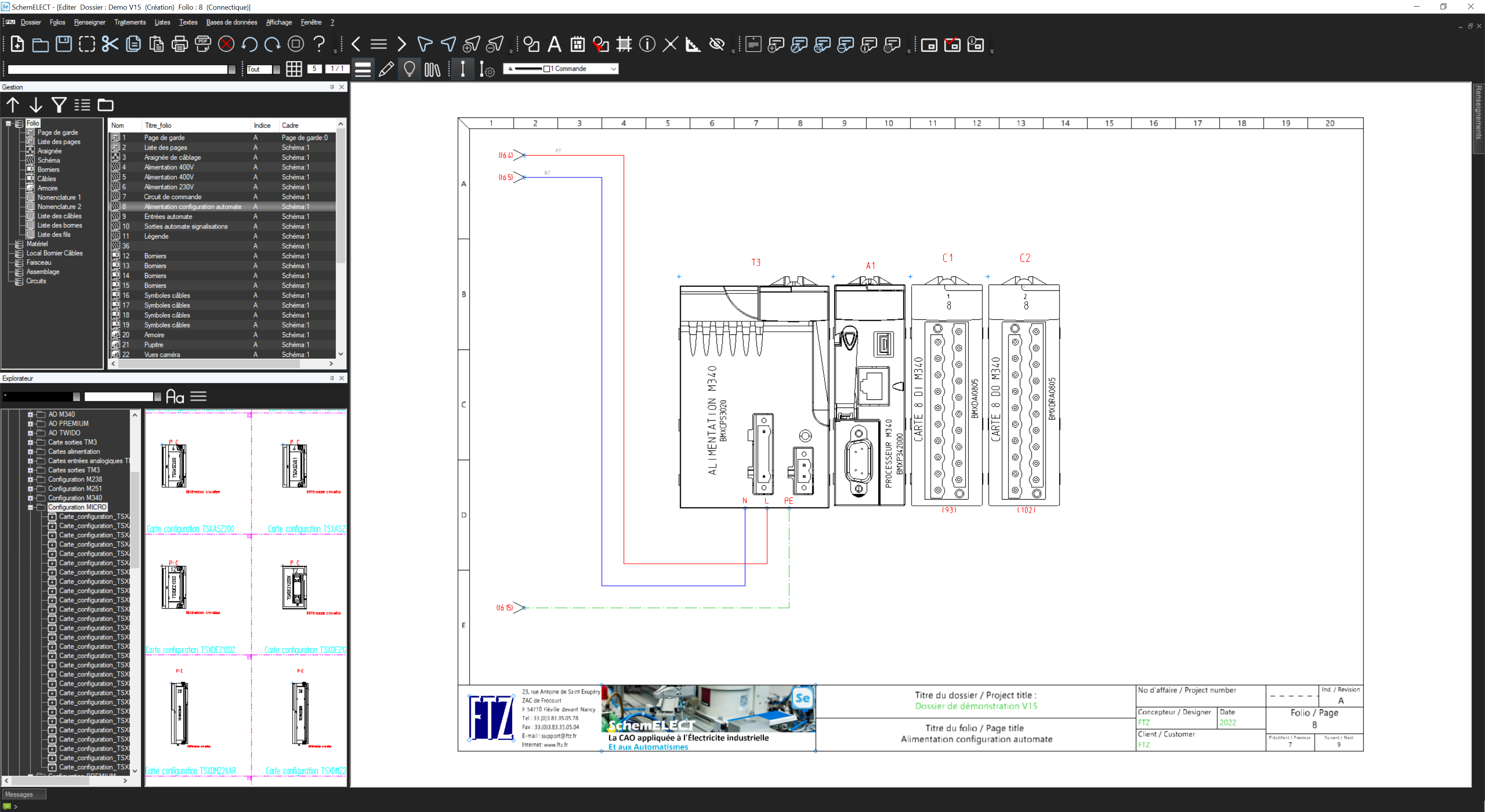

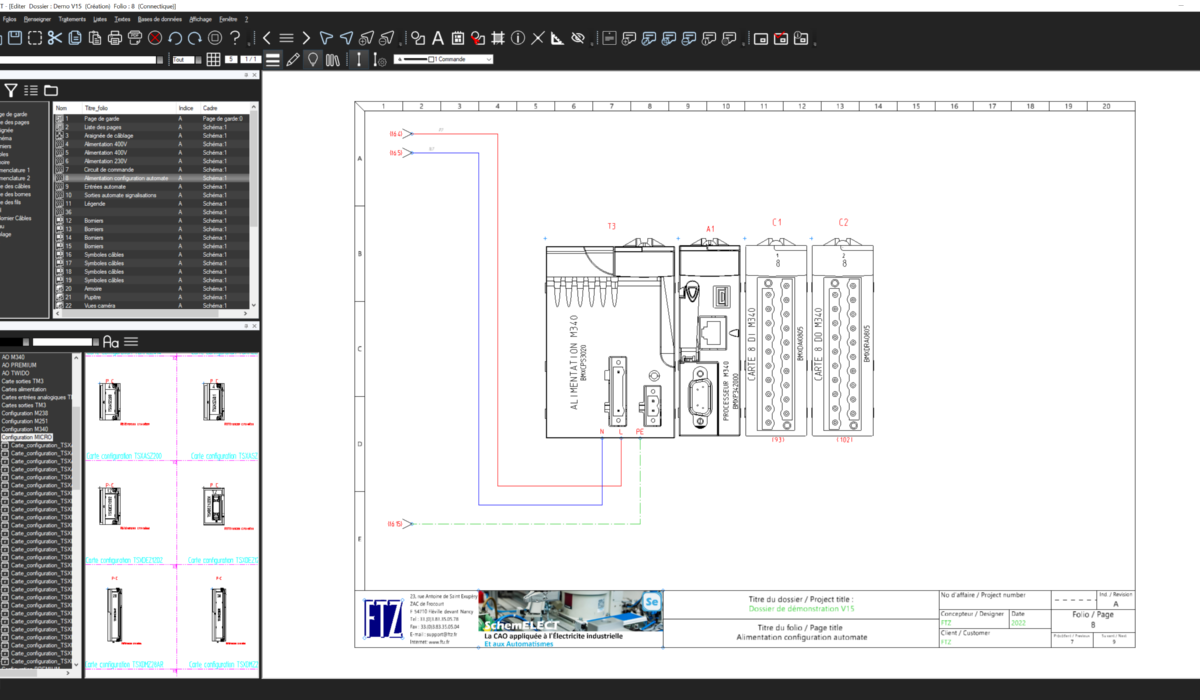

Ce module permet la définition de la configuration automate (automate, rack, cartes) et génère automatiquement les folios schématiques des cartes automates en quelques secondes.
Avec cette fonctionnalité, les données liées aux entrées / sorties et issues des automaticiens sont directement intégrées dans les schémas des cartes comme les mnémoniques, les commentaires ou d’autres attributs.
Pour aller plus loin, vous pouvez également ajouter dans le tableur le nom du schéma type lié aux différentes voies pour une implantation automatique sur le schéma.
Plus besoin de saisir manuellement les informations ! Chaque voie est représentée de manière claire, que ce soit en regroupant ces informations de la carte ou en séparant chacune des voies sur les schémas.
Une gestion intuitive grâce aux références croisées dynamiques
L’intégration d’un automate ne se limite pas à la saisie des données : il est tout aussi essentiel de pouvoir naviguer facilement entre les différents éléments.

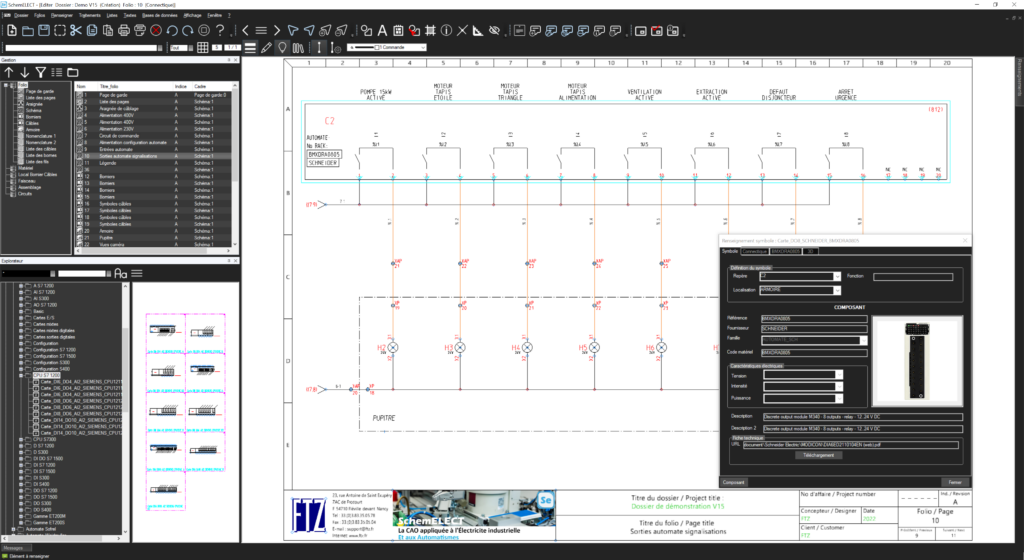

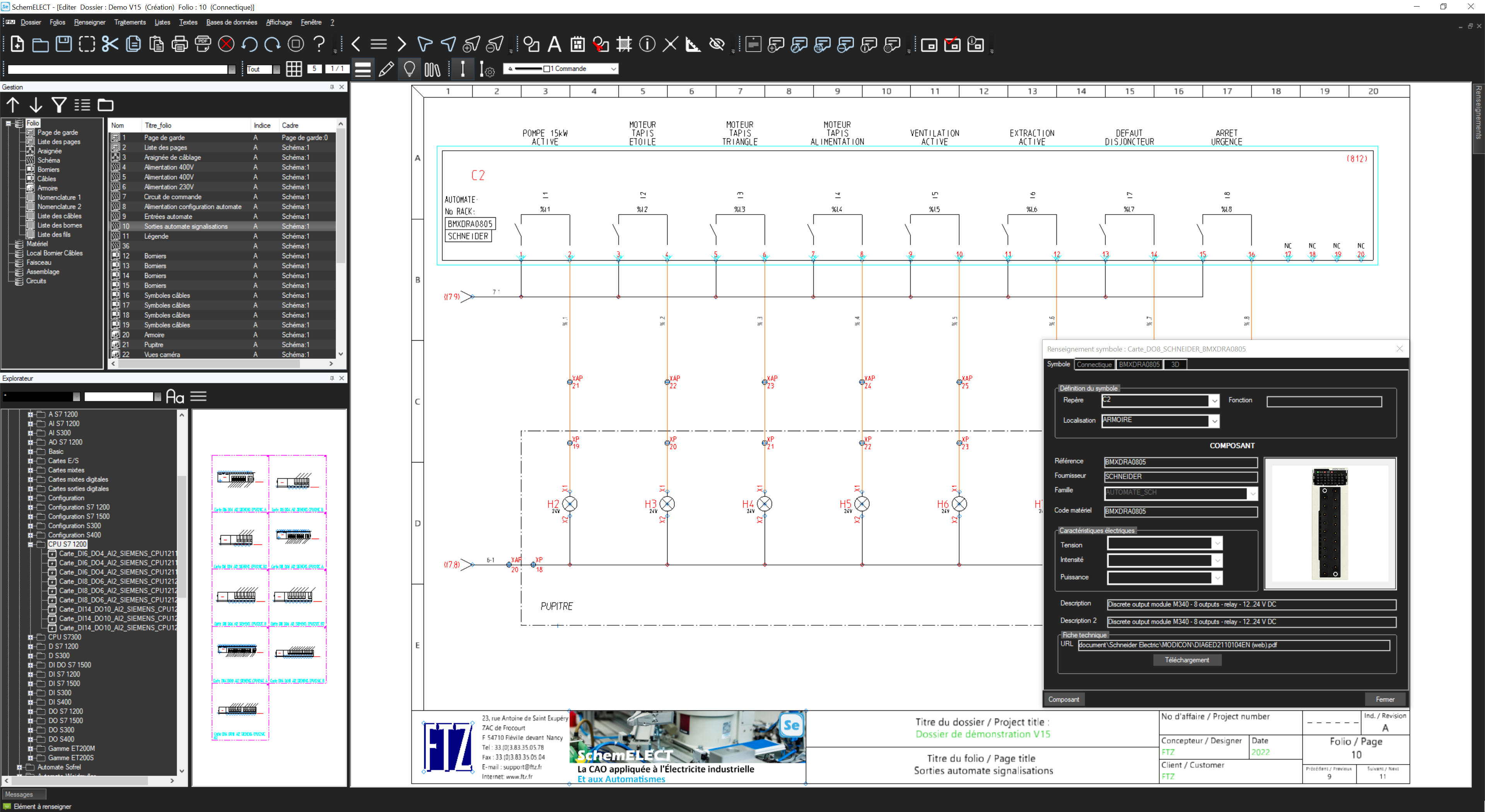

SchemELECT intègre un système de références croisées dynamiques qui simplifie cette gestion. Grâce à cette fonctionnalité, vous pouvez localiser rapidement les voies de la carte et des automates directement sur le schéma. Un simple clic suffit pour passer d’un élément à un autre, ce qui rend la navigation fluide et intuitive.
Ce système est particulièrement utile pour les projets complexes nécessitant une vue d’ensemble claire et une traçabilité précise.
Une personnalisation graphique et précise
L’un des atouts majeurs du module automate est sa capacité à offrir une représentation graphique complète et personnalisée.
Cette clarté visuelle est essentielle pour :
- Garantir une communication fluide entre les équipes de conception et de programmation
- Réduire les risques d’erreurs liées aux interprétations des schémas
- Accélérer les phases de validation et de mise en service des projets
Une interaction optimisée avec les consoles de programmation
Avec le module automate de SchemELECT, l’intégration des automates est non seulement rapide, mais aussi interactif avec les consoles de programmation. Si les schémas électriques sont réalisés en amont, les données extraites de SchemELECT peuvent également être directement exploitables par les automaticiens, ce qui évite toute ressaisie manuelle et les erreurs associées.
Ce processus fluide et automatisé garantit que vos schémas reflètent fidèlement la configuration réelle de vos automates et de leurs composants, offrant ainsi une efficacité accrue dans toutes les étapes du projet.
Pourquoi choisir SchemELECT pour l’intégration des automates ?
SchemELECT se distingue par :
- Sa simplicité d’utilisation : Une interface intuitive qui permet une prise en main rapide, même pour les projets complexes
- Son automatisation : Réduction des tâches manuelles grâce à la génération automatique des folios des cartes
- Sa précision : Des références croisées dynamiques et une vue graphique complète pour une meilleure compréhension des schémas
- Son gain de temps : Une interaction entre les données CAO et les consoles de programmation.
Conclusion : Intégrez vos automates en toute simplicité avec SchemELECT
Avec le module automate de SchemELECT, intégrer un automate en CAO électrique n’a jamais été aussi simple. En combinant automatisation, clarté visuelle et outils de navigation avancés, SchemELECT transforme une tâche complexe en un processus rapide et intuitif.
Prêts à optimiser vos projets électriques avec SchemELECT ? Contactez-nous dès aujourd’hui pour une démonstration ou pour découvrir comment nos solutions peuvent s’adapter à vos besoins.
