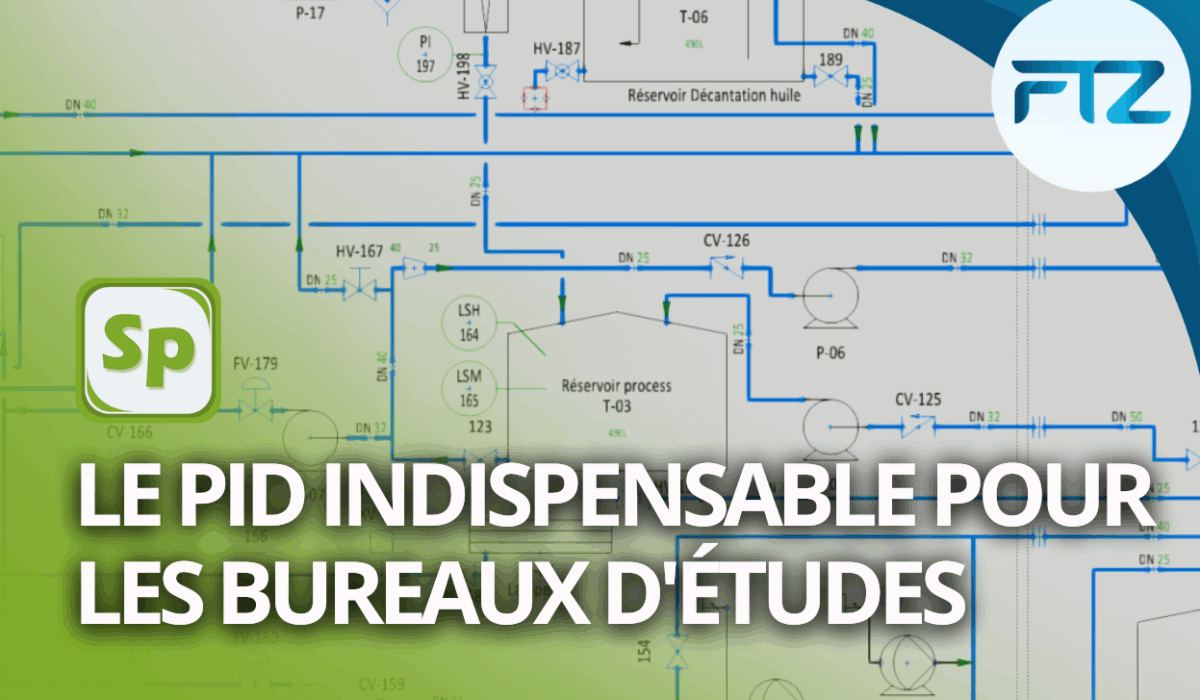

L'importance des schémas PID dans les d'études de tuyauterie
Dans l’industrie, la conception et la réalisation de nouvelles installations reposent sur une documentation technique fiable et précise. Parmi les outils essentiels au quotidien des bureaux d’études et des services travaux neufs, le schéma PID (Piping and Instrumentation Diagram) occupe une place de choix. Couplé à la puissance de la CAO (Conception Assistée par Ordinateur), il devient un véritable atout pour optimiser la conception, la construction et la mise en service des projets industriels, en particulier avec des solutions comme SchemPID.
Schéma PID : une carte précieuse pour les projets industriels
Le schéma PID est plus qu’un simple dessin technique. Il décrit avec précision les tuyauteries, équipements, capteurs et instruments de contrôle d’une installation industrielle. Ce document de référence, produit grâce à des outils de CAO avancés, est indispensable pour la conception, la planification et la validation des installations industrielles.
Pourquoi le PID est-il indispensable pour les bureaux d'études ?
- Une base solide pour la conception
Dès la phase d’études, le schéma PID permet de définir précisément l’architecture des systèmes et leurs interconnexions. Il facilite les choix techniques et garantit la cohérence des installations futures.
- Une meilleure coordination entre les différents corps de métiers
Un PID bien élaboré permet une communication fluide entre les équipes de conception, de travaux et de mise en service. Il limite les risques d’erreurs et optimise les délais de réalisation.
- Une planification précise et sécurisée
Le PID constitue un support essentiel pour préparer les travaux : identification des équipements à installer, des circuits à tester, et des séquences de mise en service. Il renforce la sécurité des interventions et la qualité des installations.
SchemPID : l'outil de CAO idéal pour vos projets industriels
Pour créer et exploiter efficacement vos schémas PID, FTZ propose SchemPID, une solution de CAO industrielle adaptée aux besoins des bureaux d’études et des travaux neufs. Pensé pour les professionnels, SchemPID offre :
- Des bibliothèques de symboles normalisés pour garantir une lecture rapide et universelle.
- Une schématique simplifiée par ses notions de connectique évoluée et de diffusion de l’information le long des lignes
- Une gestion simplifiée des instruments
- Un choix de matériel facilité par les fonctions avancées de filtres liés à la base de données et de classes prédéfinies
- Une cohérence des données avec ses contrôles en ligne et à postériori
- Une gestion centralisée des données équipements : accédez en quelques clics aux fiches techniques, données de conception et spécifications.
- Des mises à jour simplifiées pour assurer une documentation toujours conforme aux évolutions du projet.
- La fourniture de listes et nomenclatures personnalisables établies pour les différents services
- Une intégration fluide avec vos outils de type ERP, PLM et autres plateformes de CAO industrielle, pour une gestion globale de vos projets.
Conclusion
Avec SchemPID, vos équipes de conception et travaux neufs gagnent en précision, en productivité et en maîtrise des délais.
Les équipes de maintenance ou de mises en service disposent de toutes les données pour l’exploitation l’installation.
Pour optimiser la gestion de vos projets industriels et renforcer votre stratégie de conception, faites confiance à l’expertise FTZ et adoptez SchemPID pour vos schémas PID !
