Les Interconnections : la « colonne vertébrale » des études en électromécanique
Les bureaux d’études en électricité rencontrent souvent des difficultés à synthétiser les interconnections dans leurs dossiers. Ils utilisent des logiciels de CAO électrique dont ces fonctions sont trop complexes ou trop basiques.
Et pourtant, avec le bon produit, bien exploité, ces fonctions changent complètement la manière de concevoir.

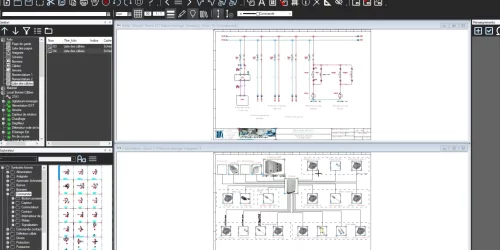

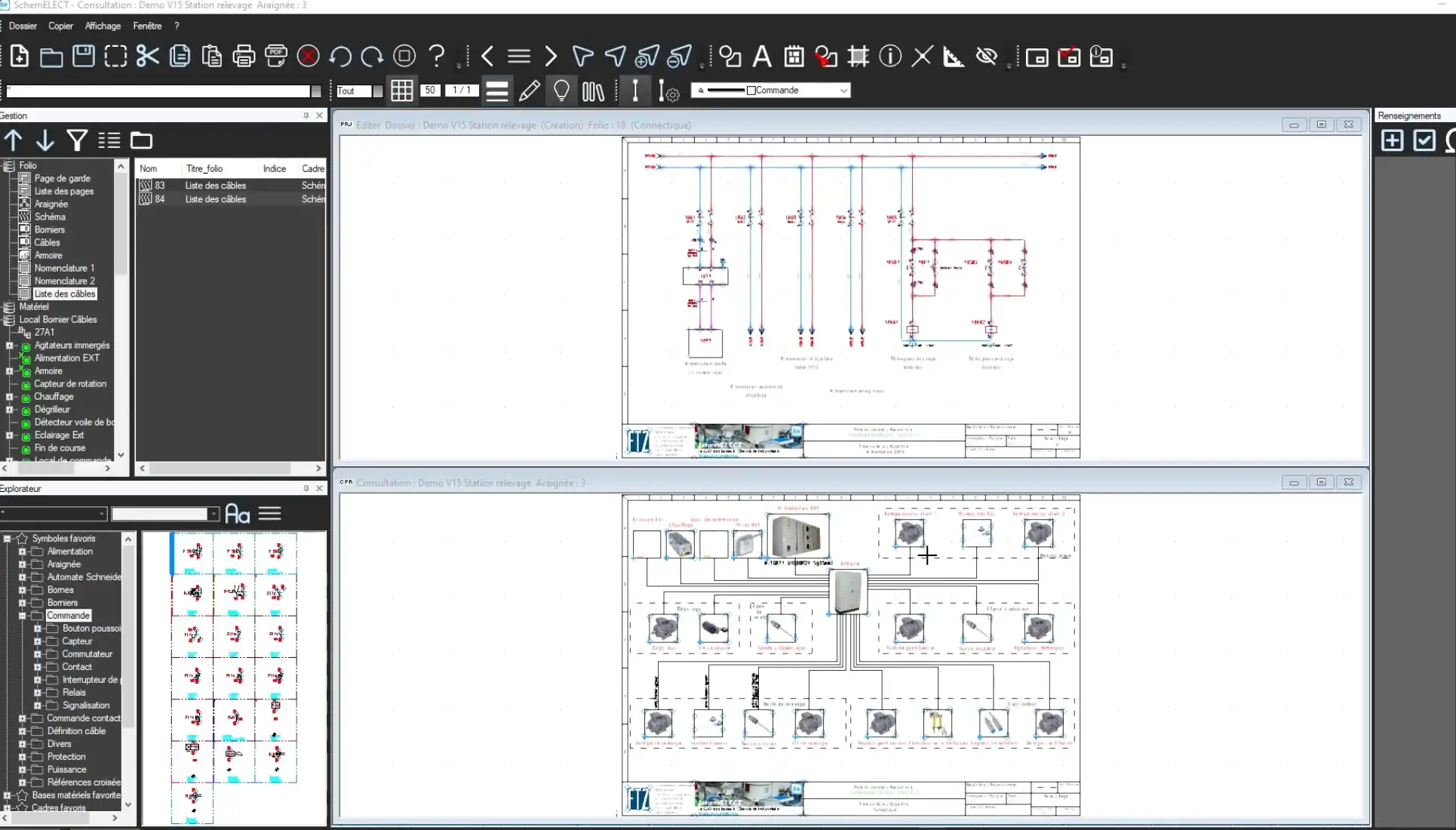

Le synoptique : voir le projet autrement
Le synoptique est souvent sous-estimé… alors qu’il est un véritable outil pour synthétiser le projet dans sa globalité et pour échanger facilement avec ses collègues, ses clients ou ses fournisseurs.
Avec les fonctions avancées :
- Intégration des localisations et des liaisons
- Navigation directe vers les schémas et équipements
- Retour des informations du schéma, borniers et câbles
Résultat : une lecture globale immédiate, utile autant en conception qu’en validation client.

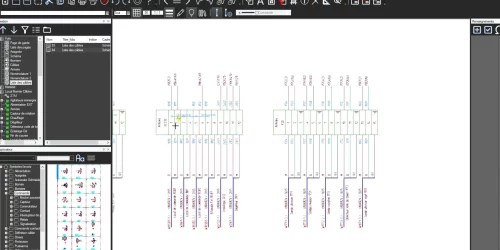

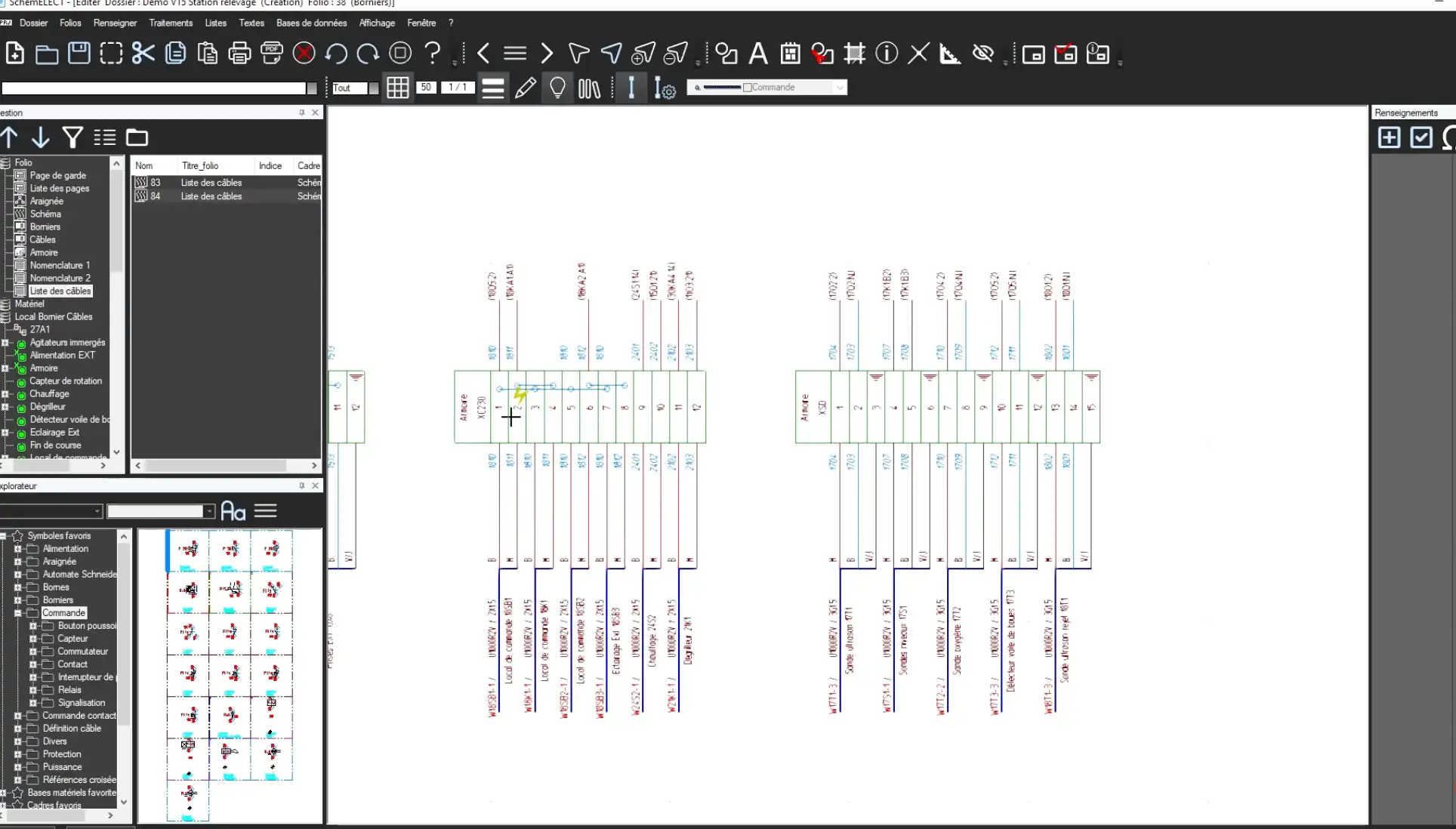

Les borniers : passer du schéma
à la logique système
Le module borniers ne sert pas juste à “poser des bornes”.
Il structure automatiquement votre projet :
- Génération de la synthèse des borniers et des connecteurs à partir de la schématique
- Tri des bornes de manière intelligente (fonction, localisation, potentiel…)
- Gestion complète des bornes spécifiques ou des accessoires (bornes à étages, bornes diodes, relais bornes, pontages, séparateurs, communs, …)
- Synchronisation avec le schéma
Résultat : plus de cohérence, moins de ressaisie, et surtout moins d’erreurs à l’atelier et pendant la mise ne service.

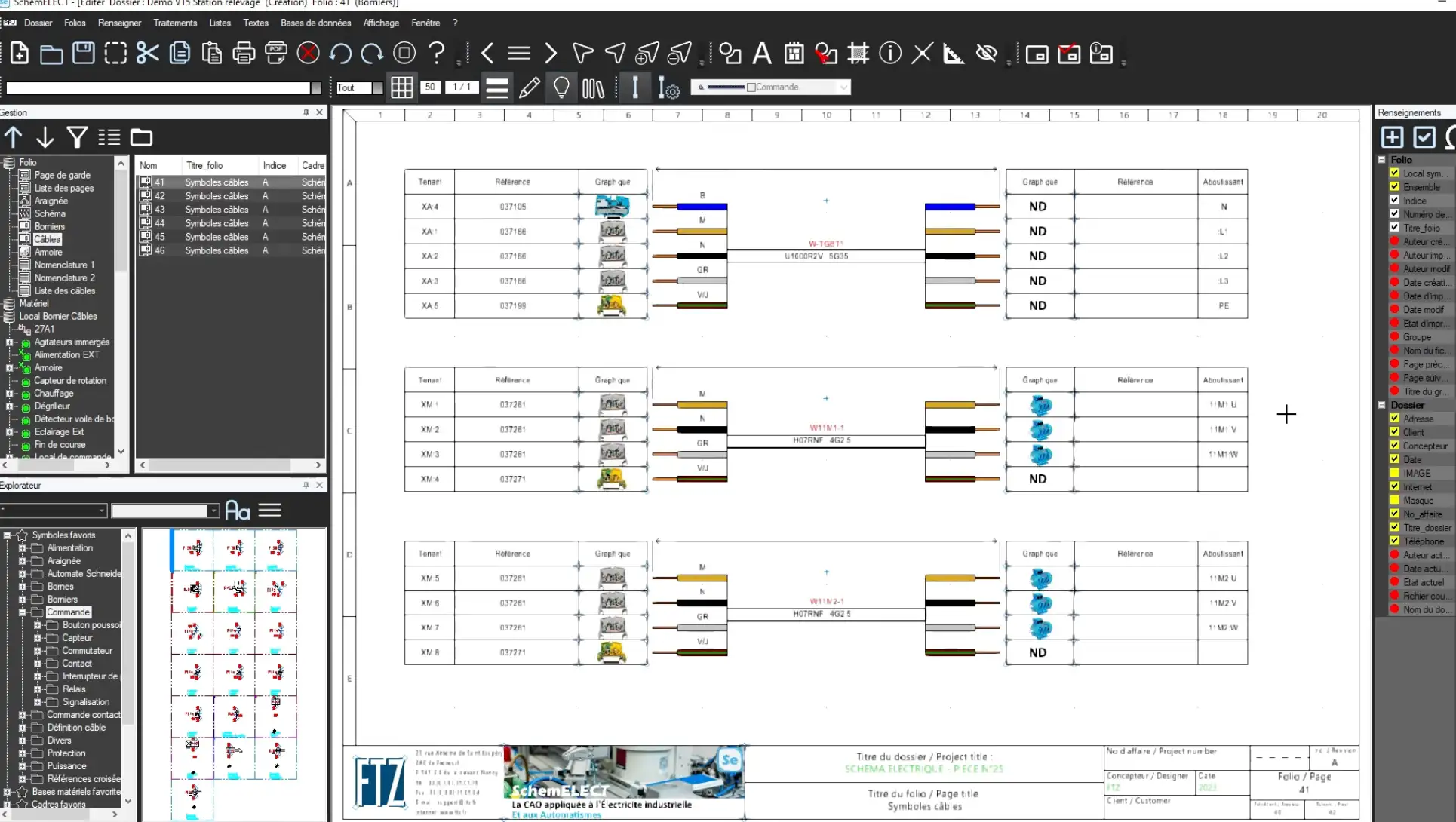

Les câbles : gérer les liaisons externes à l’armoire
La définition des câbles est un point critique dans tous les projets.
Elle définit :
- Les câbles avec leur typage, leur repère, leur longueur
- L’affectation intelligente des différents conducteurs
- La gestion des blindages et des torsades
- La gestion des réserves

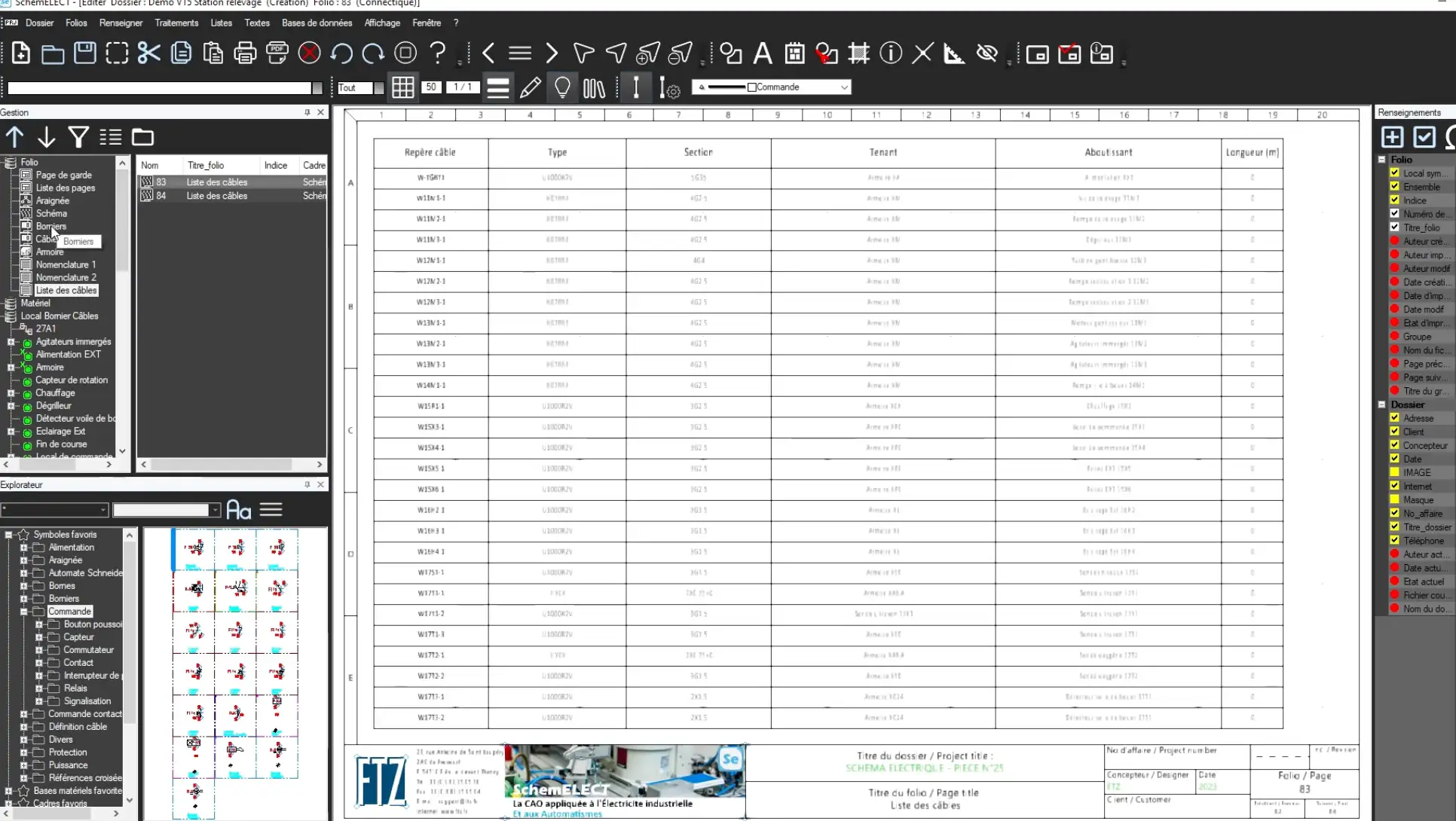

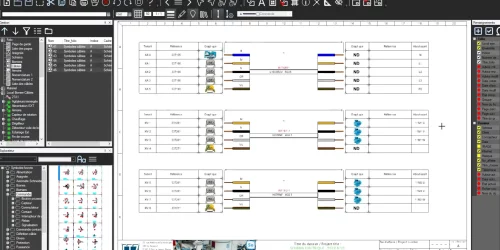

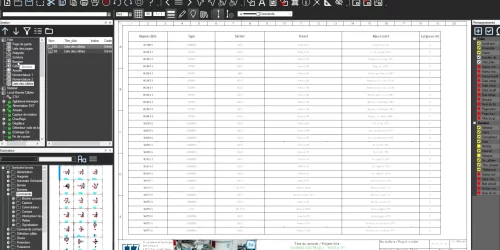

- La sortie du carnet de câbles sous la forme de liste ou en graphique
Résultat : une traçabilité fiable et un vrai gain de temps en études comme en chantier.
Ce que ça change concrètement
Quand ces 3 fonctions sont utilisées à leur plein potentiel :
- Moins de tâches répétitives
- Moins d’erreurs humaines
- Des études plus rapides
- Une meilleure collaboration avec le terrain
En résumé
On ne parle plus seulement de CAO.
On parle d’un outil qui structure la donnée et fiabilise tout le cycle projet.
Et clairement, dans le contexte actuel (délais serrés, manque de ressources), c’est un avantage compétitif direct.
Et vous, utilisez-vous ces modules à 100% de leur potentiel ?
Avec le logiciel de CAO SchemELECT : exploitez la pleine puissance de son module synoptique, borniers et câbles
